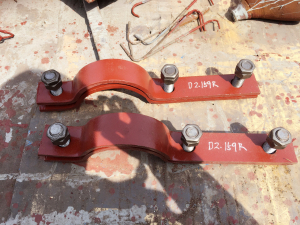

D2 三孔短管夾

  三孔短管夾，是西北院設計手冊中的管部吊架類產品，主要用於懸吊管道，承受管道壓力，限製管道縱向位移，緩衝管道振動等方麵，廣泛應用於熱電廠，鍋爐管道，化工管道的鋪設及安裝工程中。D2三孔短管夾適用於溫度不高於450°C的環境中。一般來講，三孔短管夾上方套管部位與L7環形耳子相連，環形耳子連接其他的連接件（一般是螺紋吊杆），一般一套支吊係統中會有一個彈簧組件，對整體的振動、位移起緩衝作用，以保護所懸吊的管道。

  三孔短管夾主要用於火力發電廠、汽水管道工程等中的管道固定，由管夾、M1螺栓、M1螺母、M1扁螺母、M2螺栓、M2螺母、M2扁螺母構成，根據耐高溫程度不同，各零件的材質也有所不同。該產品標準由西北電力設計院製定。

  管道支吊架的選用及設置在進行管道設計時, 首先要考慮滿足工藝要求, 還要考慮設備、管道及其組成件的受力狀況, 以保證安全運轉。管道應力分析是涉及多學科的綜合技術, 是管道設計的基礎。在管道應力分析過程中, 正確設置支吊架是一項重要的工作。支吊架選型得當, 布置合理, 所設計的管係不僅美觀, 而且經濟安全。
