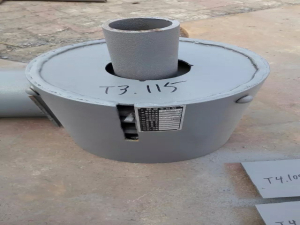

T3上下方整定彈簧組件

  整定彈簧支吊架的簡單介紹：支吊架主要用於電廠汽水管道或鍋爐設備、在運行中產生熱位移及其設備裝置上.根據管道受力情況計算確定的彈簧支吊架工作和熱位移要求,本廠將彈簧支吊架按照設計荷載進行整定:即彈簧預壓並所定冷態荷載位置上;同時標上冷態時的理論理論工作位置。

  整定彈簧支吊架有兩大係列，主要是由西北電力設計院設計的T1、T2、T3、T4、T5型和華東電力設計院設計的TH1、TH2、TH3型，兩係列的基本特性相同，廣泛用於電力、冶金、化工、石油、紡織等工業，在運行中產生熱位移的管道係統及其設備裝置。

  本吊架適應荷載範圍為200～210000N，適用熱位移量為40、45、80、90、120、135mm，使用溫度範圍-40℃～120℃。

  整定彈簧支吊架結構形式和型號表示方法：本吊架根據安裝形式分為中間連接吊架彈簧TH1上下連接吊架彈簧TH2、支架彈簧TH3三種型號。 TH1又分為A、B、C三種類型；TH1A(T1)為單耳連接吊架彈簧；TH1B(T2)為雙耳連接吊架彈簧；TH1C為螺紋連接吊架彈簧；這三種類型彈簧，主要用於懸掛在鋼梁、管梁、底板上。 TH2(T3)適用於安裝在鋼梁上； TH3(T4)主要用於擱置在基礎、鋼梁、樓板上；

  按照設計荷載進行整定:即彈簧預壓並所定冷態荷載位置上;同時標上冷態時的理論理論工作位置。
