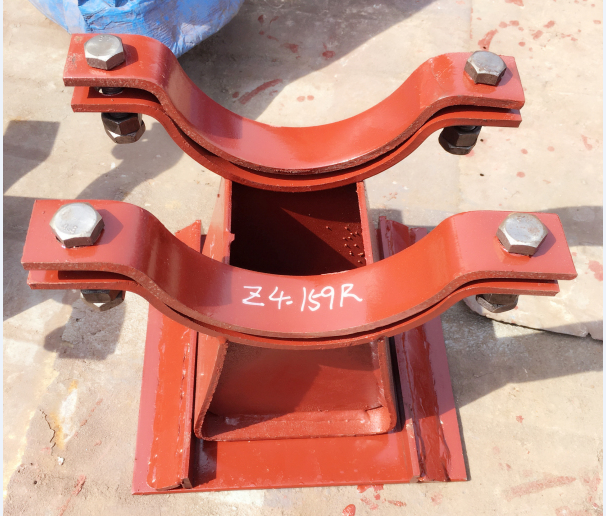

管夹导向支座 Z4

管夹导向支座由管夹、支座、螺栓、螺母、扁螺母、滑动底板、聚四氟乙烯板组成。其中，滑动底板为Q235B材质，其他部分根据适用温度条件的不同而选用不同材质。另外，根据适用管径不同该产品也有不同的设计标准。主要用于固定管道，承受管道压力，限制管道位移，缓冲管道振动等方面，广泛应用于电力，冶金，石油，化工等行业的管道或设备以及桥梁，建筑和大型设备等减振场合。

Z4管夹导向支座的滑动底板与生根部焊接在一起，滑动底板上垫聚四氟乙烯板，支座置于聚四氟乙烯板之上，管道穿过管夹，管夹两端用螺栓、螺母、扁螺母固定。

当支座放于支墩或钢结构支架上，支座的滑动底板与根部之间如需用垫铁调整高度时，应将滑动底板垫紧找平，垫铁与根部及垫铁与滑动底板之间均应焊牢。在焊接时，应将滑动板（聚四氟乙烯板）暂时取掉，待焊完后才垫入。
